取代原產品 J-SAM-GST9121A手動火災報警按鈕  。新老產品的使用特性基本一致，并且可以混用。但請注意新型號無法與老型號混合在GST200控制器中一起使用。

　　變化：1）尺寸從原來的95.4mm×98.4mm×45.5mm變?yōu)榱?1mm×91mm×45.5mm； 2）復位鑰匙從正面改到正下方； 3）產品顏色略有變化。

一、J-SAM-GST9121B 手動火災報警按鈕特點

　　J-SAM-GST9121B手動火災報警按鈕（以下簡稱報警按鈕）安裝在公共場所，當人工確認火災發生后按下報警按鈕上的按片，可向控制器發出火災報警信號，控制器接收到報警信號后，顯示出報警按鈕的編碼信息并發出報警聲響。本手動火災報警按鈕主要具有以下特點：

　?。?）新型插拔式卡接結構，安裝、拆卸簡單方便，按片在按下后可用專用工具復位。

　?。?）報警按鈕動作機構采用專利設計，抗灰塵能力強。

　?。?）采用32位ARM微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。

　　（4）地址碼為電子編碼，可現場改寫。

二、J-SAM-GST9121B 手動火災報警參數

　?。?）工作電壓：

　　信號總線電壓：24V允許范圍：16V~28V

　　（2）工作電流：

　　監視電流≤0.3mA

　　報警電流≤0.9mA

　　（3）啟動零件型式：可重復使用型

　　（4）啟動方式：人工按下按片

　　（5）復位方式：用專用鑰匙復位

　?。?）指示燈：紅色，正常巡檢時約3s閃亮一次，報警后點亮

　　（7）編碼方式：電子編碼，編碼范圍在1～242之間任意設定

　　（8）線制：與控制器無極性二線制連接

　　（9）使用環境：

　　類型：戶內

　　溫度：-10℃～+55℃

　　相對濕度≤95%，不凝露

　　（10）外形尺寸：91mm×91mm×45.5mm(帶底殼)

　?。?1）外殼防護等級：IP40

　?。?2）殼體材料和顏色：ABS，紅色

　?。?3）重量：約123g(含底殼)

　　（14）安裝孔距：60mm

　　執行標準號：GB 19880-2005

　　接線端子標注：有

三、J-SAM-GST9121B 手動火災報警接線

　　手動火災報警按鈕外形示意圖如下

　　手動火災報警按鈕外接端子示意圖如下

　　其中：

　　Z1、Z2：無極性信號二總線接線端子。

　　布線要求：Z1、Z2可選用截面積不小于1.0mm2的RVS雙絞線。

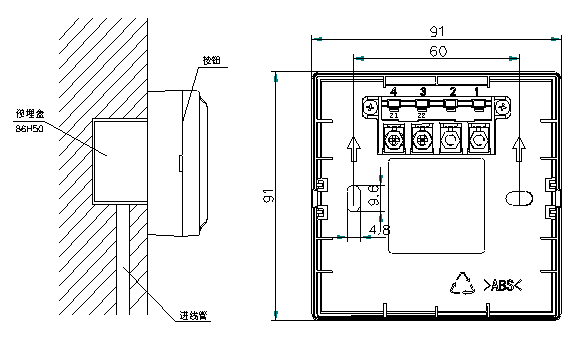

　　手動火災報警按鈕安裝時只需拔下報警按鈕，從底殼的進線孔中穿入電纜并接在相應端子上，再插好報警按鈕即可安裝好報警按鈕，安裝孔距為60mm。報警按鈕安裝采用預埋盒安裝方式，如下圖所示。
