GST-LD-8303輸入/輸出模塊
一、海灣GST-LD-8303輸入/輸出模塊概述：
GST-LD-8303輸入/輸出模塊（以下簡稱模塊），主要用于雙動作消防聯動設備的控制，同時可接收聯動設備動作后的回答信號。例如：可完成對二步降防火卷簾門、水泵、排煙風機等雙動作設備的控制。用于防火卷簾門的位置控制時，既能控制其從上位到中位、從中位到下位，同時也能確認是處于上、中、下的哪一位。
二、海灣GST-LD-8303輸入/輸出模塊特點：
GST-LD-8303輸入/輸出模塊具有兩個編碼地址，兩個編碼地址連續，最大編碼為242，可接收來自控制器的二次不同動作的命令，具有二次不同控制輸出和確認二個不同輸入回答信號的功能。此模塊所需輸入信號為常開開關信號，一旦開關信號動作，GST-LD-8303將此開關信號通過聯動總線送入控制器，聯動控制器產生報警并顯示出動作設備的地址號。當模塊本身出現故障時，控制器也將產生報警并將模塊編號顯示出來。本模塊具有兩對常開、常閉觸點及兩組有源輸出，輸入、輸出具有檢線功能。
三、海灣GST-LD-8303輸入/輸出模塊技術特性：
?。?）工作電壓：
總線電壓：總線24V
電源電壓：DC24V
（2）監視電流：
總線電流≤1mA
電源電流≤6mA
（3）動作電流：
總線電流≤4mA
電源電流≤35mA
（4）線制：與控制器采用無極性信號二總線連接，與DC24V電源采用無極性電源二總線連接
（5）輸出容量：DC24V/1A（兩組輸出最大容量之和為DC24V/1A）
（6）輸出控制方式：脈沖、電平（繼電器常開/常閉無源觸點輸出，脈沖啟動時繼電器吸合時間為10s）
（7）出廠設置：兩路常開檢線方式
（8）使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（9）外殼防護等級：IP30
（10）外形尺寸：
110mm×86mm×43mm（帶底殼）
四、GST-LD-8303結構特征與工作原理：

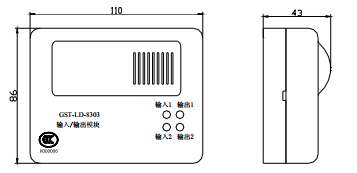

1.模塊外形示意圖如下圖所示。
模塊的安裝方法與GST-LD-8319輸入模塊相同，其對外端子示意圖如圖2- 54：
其中：
Z1、Z2：接火災報警控制器信號二總線，無極性
D1、D2：DC24V電源輸入端子，無極性
I1、G：第一路無源輸入端（可通過電子編碼器設為常開檢線、常閉檢線、自回答方式）
I2、G：第二路無源輸入端（可通過電子編碼器設為常開檢線、常閉檢線、自回答方式）
S1+、S1-：第一路有源輸出端子
S2+、S2-：第二路有源輸出端子
布線要求：信號總線Z1、Z2采用阻燃RVS雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2 ；I1、I2、G、S1+、S1-、S2+、S2-采用阻燃RV線，截面積≥1.0mm2。
2.工作原理
模塊內嵌微處理器，微處理器實現與火災報警控制器通訊、電源總線掉電檢測、輸出控制、輸入信號邏輯狀態判斷、輸入輸出線故障檢測、狀態指示燈控制。模塊占用兩個編碼地址，第二個地址號為第一個地址號加1。每個地址可單獨接收火災報警控制器的啟動命令，吸合對應輸出繼電器，并點亮對應的動作指示燈。每個地址對應一個輸入，接收到設備傳來的回答信號后，將反饋信息以相應的地址傳到火災報警控制器。
