一、海灣GST-LD-8321中繼模塊概述：
GST-LD-8321中繼模塊(以下簡稱中繼模塊)采用DC24V 供電，總線信號輸入與輸出間電氣隔離，完成了探測器總線的信號隔離傳輸，可增強整個系統的抗干擾能力，并且具有擴展探測器總線通訊距離的功能。中繼模塊主要用于總線處在有比較強的電磁干擾的區域及總線長度超過1000m需要延長總線通訊距離的場合。
二、海灣GST-LD-8321中繼模塊特點：
1. 用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力；
2. 輸出信號采用光電隔離技術，使用安全，對工頻干擾有良好的抑制能力。
三、海灣GST-LD-8321中繼模塊技術特性：
1. 總線輸入距離≤1000m
2. 總線輸出距離≤1000m
3. 工作電壓：電源電壓：DC24V 允許范圍：DC18V～DC27V
4. 空載工作電流≤50mA，滿載工作電流≤200mA
5. 帶載能力及兼容性：可配接1～242 個總線設備，兼容所有探測器總線設備
6. 隔離電壓：總線輸入與總線輸出間隔離電壓≥1500V
7. 指示燈：控制器總線發碼時，紅色指示燈點亮
8. 使用環境：溫度：-10℃～+50℃
相對濕度≤95%，不凝露
9. 外形尺寸：85mm×128mm×56mm
10. 殼體材料和顏色：Q235A，灰白色
11. 執行標準：GB 16806-2006
四、海灣GST-LD-8321中繼模塊結構特征與工作原理：
. 工作原理：
中繼模塊由總線收碼電路、總線發碼電路、隔離電源組成，總線收碼電路與總線發碼電路之間信號采用光耦隔離。
五、GST-LD-8321中繼模塊安裝與布線：
1. 中繼模塊安裝尺寸如圖1 所示。中繼模塊用于抗干擾使用時，應安裝于存在干擾的現場以外，如直接安裝于控制器內；中繼模塊作為延長總線通訊距離使用時，應安裝于控制器總線距離小于或等于1000m 處；采用M4 螺釘固定，室內安裝。

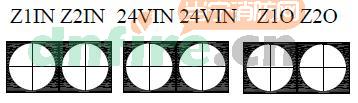

2. 對外接線端子圖如圖2 所示。
圖2 對外接線端子圖
其中：
Z1IN、Z2IN：無極性信號二總線輸入端子，與控制器無極性信號二總線輸出連接，距離＜1000m。
24VIN、24VIN：DC24V 電源無極性輸入端子，電源與中繼模塊的輸出總線共地，要求電壓在DC18V～DC27V 間。
Z1O、Z2O：隔離無極性兩總線輸出端子，可配接1～242 個總線設備。
3. 布線要求：無極性信號二總線采用RVS 雙絞線，截面積≥1.0 mm2；DC24V電源線采用BV線，截面積≥1.5mm2。
六、海灣GST-LD-8321中繼模塊測試：
警告：待全部設備都安裝完畢后再接通電源。
1. 中繼模塊安裝結束后或在使用過程中至少每年都必須進行測試。
2. 中繼模塊在進行測試之前，應通知有關管理部門，系統將進行維護，會因此而臨時停止工作。同時應切斷將進行維護的區域或系統的邏輯控制功能，以免造成不必要的報警聯動。
3. 使火災報警控制器發碼，中繼模塊紅色指示燈應點亮；使連接在此總線上的探測器報火警，控制器應能指示出該火警的正確位置。
4. 測試結束后，并通知有關管理部門系統恢復正常。
七、海灣GST-LD-8321中繼模塊常見故障及維修：
1. 無輸出電壓
1) DC24V 電源故障，排除電源故障；
2) 輸出總線短路，排除短路點；
3) 內部電源損壞，返回廠家維修。
2. 總線信號傳輸錯誤
1) DC24V 電源電壓低于18V，調節電壓在DC18V~DC27V；
2) 輸入總線或輸出總線距離超過1000m，改變安裝位置，使總線長度滿足要求；內部器件損壞，返回廠家維修。
