海灣GST-SCS-C201消防應急疏散余壓控制器布線安裝示意圖
海灣GST-SCS-C201消防應急疏散余壓控制器布線安裝示意圖
一、 安裝方式

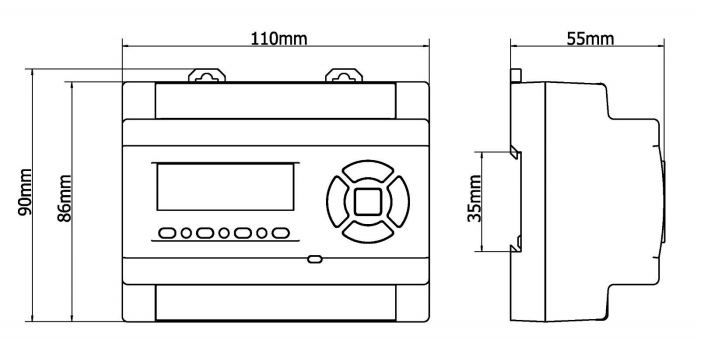

控制器的外形如下圖,外形尺寸：110×90×55（長×寬×高 單位：mm）.安裝方式為標準 35mm 導軌安裝。

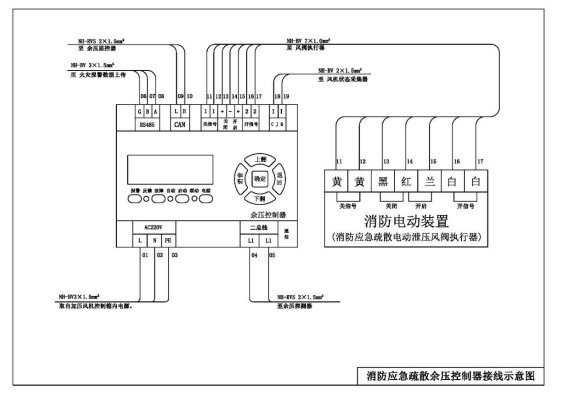

2.3.2 接線圖
注意：CAN 總線（H、L）為分極性通信總線，切勿接反或接入帶電壓的總線。
海灣消防公司主營：海灣消防報警系統銷售,消防設備安裝，海灣氣體滅火、海灣電氣火災、消防水噴淋系統施工安裝,售后維修,海灣消防網站：http://m.yemaihua.cn/；海灣消防服務熱線：4006-598-119
本頁關鍵詞：海灣GST-SCS-C201消防應急疏散余壓控制器布線安裝示意圖
上一篇：海灣消防應急疏散余壓監控系統簡單介紹 下一篇：海灣GST-SCS-PD-01消防應急疏散余壓探測器接線安裝
