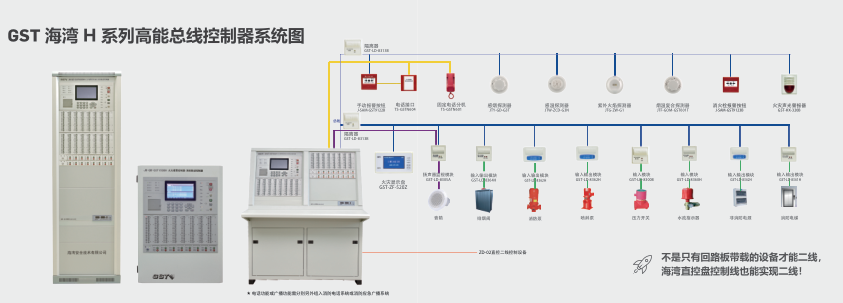

GST海灣H系列高能總線控制器系統圖
GST海灣H系列高能總線控制器系統圖
H系列高能總線控制器的特點及價值
H系列高能控制器與核心現場設備
海灣消防公司主營：海灣消防報警系統銷售,消防設備安裝，海灣氣體滅火、海灣電氣火災、消防水噴淋系統施工安裝,售后維修,海灣消防網站：http://m.yemaihua.cn/；海灣消防服務熱線：4006-598-119本文網址：http://m.yemaihua.cn/jishuziliao/10787.html
關鍵詞：GST海灣H系列高能總線控制器系統圖

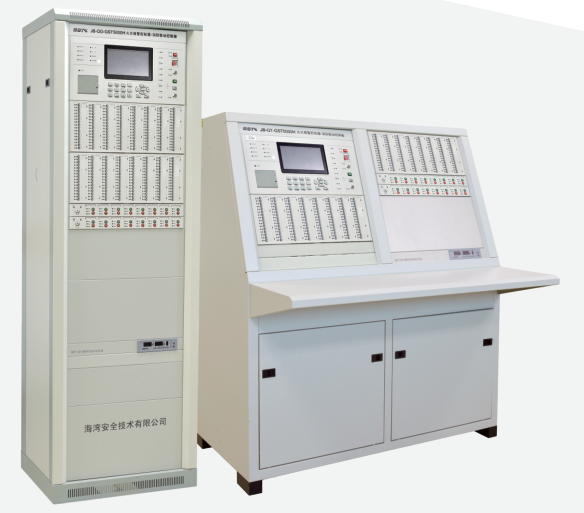

海灣JB-QB-GST1500H、JB-QG/QT-GST5000H/9000H火災報警控制器/消防聯動控制器（簡稱為高能控制器）是海灣消防公司推出的新一代火災報警控制器，為適應工程設計的需要本控制器兼有聯動控制功能，具有強大的聯網功能，多臺控制器聯網可組成分布式消防報警系統。
H系列高能總線控制器的特點及價值
多：高能負載能力，更適合二線制外部設備的工作---帶載設備多
遠：提高總線電流、電壓參數---帶載距離遠
便：內置藍牙調試模塊---管理調試便捷
簡：統一了多種部件的種類，選擇更簡單
快：產品組成延續多年產品的模式，用戶習慣更快速
H系列高能總線控制器容量
H系列高能總線控制器設備配置
JB-HB-GST242H單回路板/JB-HB-GST484H雙回路板
GST-LWK5000H-FIB聯網接口卡
GST-DGNK5000H多接口卡
海灣GST-LD-KZ08H直接控制盤
ZD-02直控盤終端器

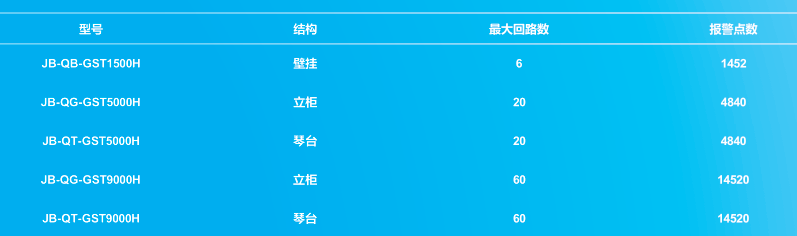

H系列高能總線控制器容量

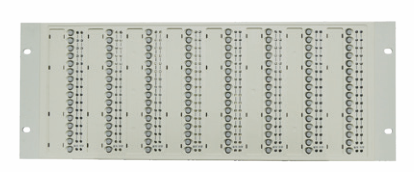

| 部件 | JB-QB-GST1500H火災報警控制器 | JB-QG-GST5000H火災報警控制器 | JB-QT-GST9000H火災報警控制器 |
| 回路板 | 最大3塊回路板, 6條總線回路, | 最大10塊回路板，20條總線回路 | 最大30塊回路板，60條總線回路 |
| 手動盤 | 最大1塊，128路 | 最大12塊，1536路 | 最大12塊，1536路 |
| 直控盤 | 8路 | 最大24塊，192路 | 最大24塊，192路 |
| 通訊板 | 包括回路板、CAN聯網板、圖形顯示裝 | 置通訊板，最多共享5塊 | 回路板滿配情況下，CAN聯網板/圖形顯示裝置通訊板，可同時支持6塊 |
H系列高能總線控制器設備配置

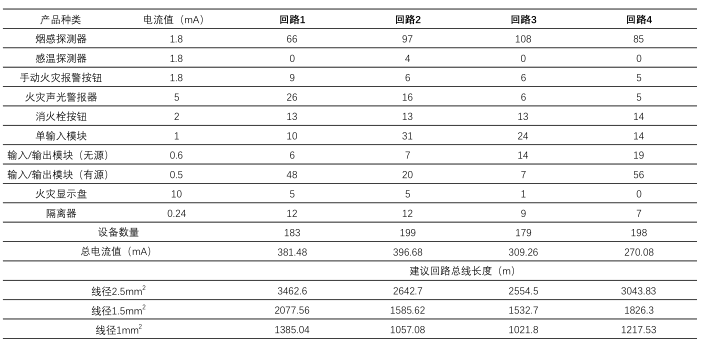

每個回路設備點數的舉例

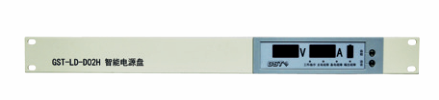

H系列高能總線控制器組成
JB-HB-GST242H單回路板/JB-HB-GST484H雙回路板
GST242H含1個回路，GST484H含2個回路
● 每回路242個編碼地址點
● 單回路帶載能力：700mA
● 含USB接口，便于程序升級
● 板卡間電氣隔離，溫度監控
● 模塊化，方便插接
● 2.5mm2，布線長度達3Km
可用于:
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H
GST-NNET-02H接口卡
用于控制器間與圖形裝置聯網
可用于
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H
GST-LWK5000H-CAN聯網接口卡
用于控制器間的CAN聯網
● 由控制器母板供電
● 傳輸距離：3km
● 最大聯網點數：240點
● 監控電流 5V 100mA
● 工作最大電流 5V 200mA
可用于：
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H
GST-LWK5000H-FIB聯網接口卡
用于控制器間的光纖聯網
● 由控制器母板供電
● 傳輸距離：20km
● 最大聯網點數：240點
● 監控電流 5V 160mA
● 工作最大電流 200mA
可用于:
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H
GST-DGNK5000H多接口卡
用于控制器間聯網，由控制器母板供電，
包含3種接口：
● 標準CAN
● ModBus RTU 485接口
● TCP/IP
可用于：
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H
海灣GST-LD-KZ08H直接控制盤
控制盤容量：每塊控制盤8路輸出
● 線制：本控制盤每路與被控設備之間采用2線連接
● 輸出：單路最大輸出DC24V，1A
● 工作電壓：DC24V
● 使用環境溫度：0℃~+40℃
相對濕度≤95%，不凝露
● 必須與ZD-02同時使用，只用2根截面積1.0mm2的線，達到1km的傳輸距離

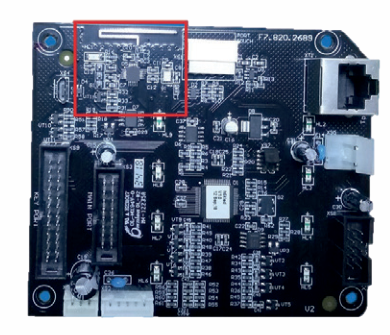

藍牙模塊
藍牙模塊
內置藍牙模塊
● 遠程調試。可以通過網絡遠程上傳
/下載工程數據
● 數據加密功能，可設置數據加密

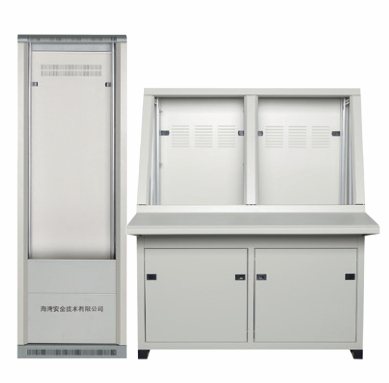

海灣LD-1001A5立柜/LD-FB-1101雙節琴臺柜
海灣LD-1001A5立柜/LD-FB-1101雙節琴臺柜
標準A5立柜與雙節琴臺柜，優化柜體開孔/母線以及接地位置
● 可根據工程需要靈活配置多種控制盤
● 可用來配裝火災報警控 制器、消防手動啟動盤、消防廣播盤、消防電話及電源盤等設備

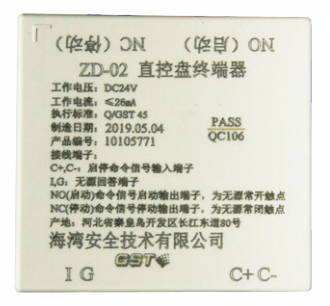

ZD-02直控盤終端器
● 工作電壓：
啟動電壓：DC24V
允許范圍：DC20V～DC28V
● 工作電流：
監視電流≤4.5mA
動作電流≤26mA
● 輸出容量：
5A ，AC220V或5A ，DC24V
H系列高能控制器與核心現場設備
聲光聲音響且耗電少
雙點輸入模塊，與單點輸入模塊相比，減少造價
隔離模塊監測準確，選擇方便
雙點輸入模塊，與單點輸入模塊相比，減少造價
隔離模塊監測準確，選擇方便
不耗總線電流的輸出模塊，保證系統穩定
GST海灣H系列系統的價值
系統簡潔，設計安裝方便
設計：回路帶載能力高，簡化外部設備用電量的計算
施工：如采用二線方案，對比四線減少施工工作量
多元化的設計方案，一貫專注的設計理念
方案：四線及二線混編
工程造價降低
業主：如采用二線方案，對比四線方案，省人工和電源箱，總體工程造價降低
維修保養：如采用二線方案，對比四線減少用線和接線，降低故障點，方便維保
系統穩定，兼容性強
沿用運行多年的系統，兼容海灣不同系列的外設產品，穩定性強
智淼君安（江蘇）消防工程技術有限公司http://m.yemaihua.cn/系統穩定，兼容性強
沿用運行多年的系統，兼容海灣不同系列的外設產品，穩定性強
