海灣JTW-ZCD-G3N 型點型感溫火災探測器接線安裝技術
特點
海灣JTW-ZCD-G3N 型點型感溫火災探測器采用無極性信號二總線技術,可與本公司生產的各類火災 報警控制器的報警總線以任意方式并接,特別適用于發生火災時有劇烈溫升的場所,與感煙探測器 配合使用更能可靠探測火災,減少損失。本探測器具有以下特點:
(1)結構新穎、外形美觀、性能穩定可靠;
(2)地址編碼由電子編碼器直接寫入,工程調試簡便可靠。
(3)探測器具有 A1R 和 BS 兩種類別,可用于更廣泛的溫度環境,可使用編碼器進行現場設置。
主要技術指標
(1)探測器類別:P(A1R 和 BS 可設,出廠默認類別在探測器銘牌上標注)
(2)工作電壓:總線 24V
(3)監視電流≤0.8mA
(4)報警電流≤1.8mA
(5)報警確認燈:紅色,巡檢時閃爍,報警時常亮
(6)使用環境: 溫 度: A1R 類別:典型應用溫度 25℃;范圍-10℃~50℃ BS 類別:典型應用溫度 40℃;范圍-10℃~65℃ 相對濕度≤95%,不結露
(7)編碼方式:十進制電子編碼
(8)外殼防護等級:IP33
(9)外形尺寸: 直徑:100mm,高:58mm(帶底座)
保護面積
當空間高度小于 8m 時,一個探測器的保護面積,對一般保護現場而言為 20m2~30m2。具體設 計參數應以《火災自動報警系統設計規范》(GB 50116)為準。
結構特征、安裝與布線

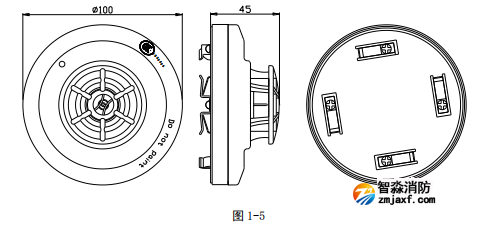

探測器的外形結構示意圖如圖 1-5:

本探測器的安裝及布線與 JTY-GD-G3/G3T 型點型光電感煙火災探測器相同。
