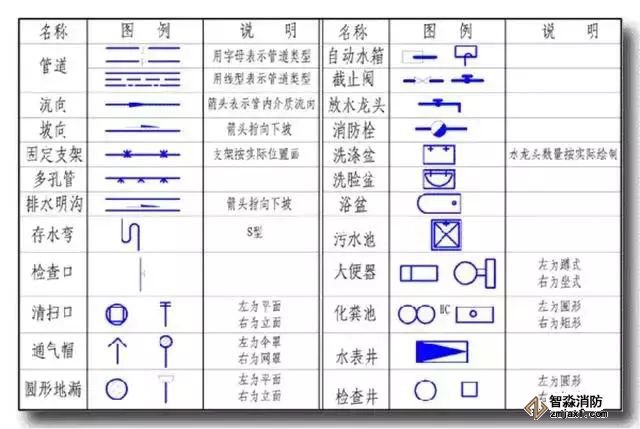

給水排水工程圖中的常用圖例

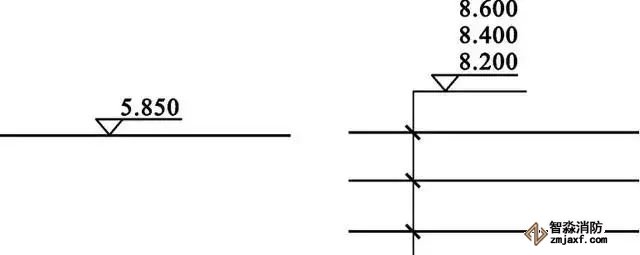

標高-平面圖標注方式

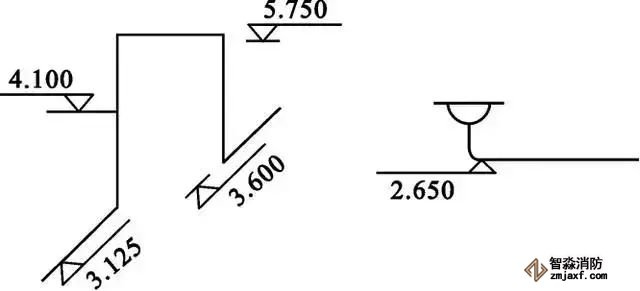

標高-剖面圖標注方式

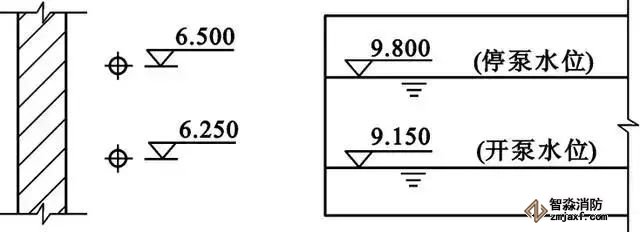

標高-軸測圖標注方式

標高

注意點：

1、室內標高一般標注的是相對標高，即相對正負零的標高；

2、標高一般情況下是以“m”為計量單位的，寫小數點后面第三位；

3、標高按標注位置分為：頂標高、中心標高、底標高；

4、圖紙沒有特別說明，一般情況下：給水管標注的是管道中心標高，排水管標注的是管道底標高。

管道管徑標注

管徑應以mm為單位。水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示（如DN15、DN50）；無縫鋼管、螺旋、銅管、不銹鋼管等管材，管徑宜以外徑D×壁厚表示（如D108×4、D159×4.5等）；鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）；塑料管材，管徑宜按產品標準的方法表示。當設計均用公稱直徑DN表示管徑時，應用公稱直徑DN與相應產品規格對照表。

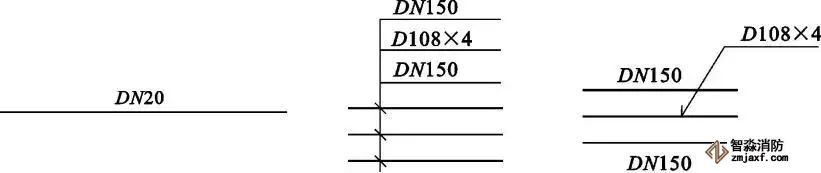

管道管徑的標注

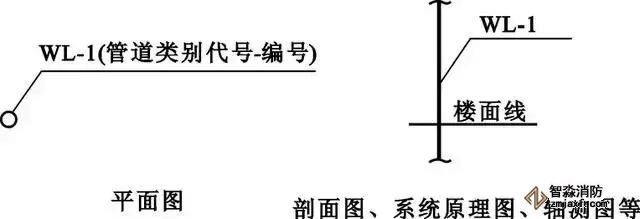

管路編號

（1） 當建筑物的給水引入管或排水排出管的數量超過1根時，宜進行編號。

（2） 建筑物穿越樓層的立管，其數量超過1根時宜進行編號。

（3） 在總平面圖中，當給排水附屬構筑物的數量超過1個時，宜進行編號。編號方法為：構筑物代號－編號；給水構筑物的編號順序宜為：從水源到干管，再從干管到支管，最后到用戶；排水構筑物的編號順序宜為：從上游到下游，先干管后支管。

（4） 當給排水機電設備的數量超過1臺時，宜進行編號，并應有設備編號與設備名稱對照表。管路編號

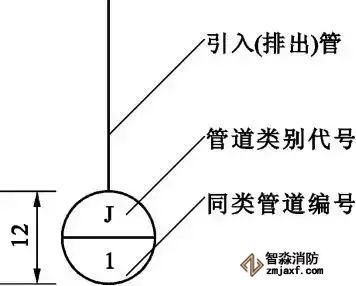

給水引入（排水排出）管編號表示方法

建筑給排水施工圖的主要內容

建筑給排水施工圖一般由圖紙目錄、主要設備材料表、設計說明、圖例、平面圖、系統圖（軸測圖）、施工詳圖等組成。

室外小區給排水工程，根據工程內容還應包括管道斷面圖、給排水節點圖等。

平面布置圖

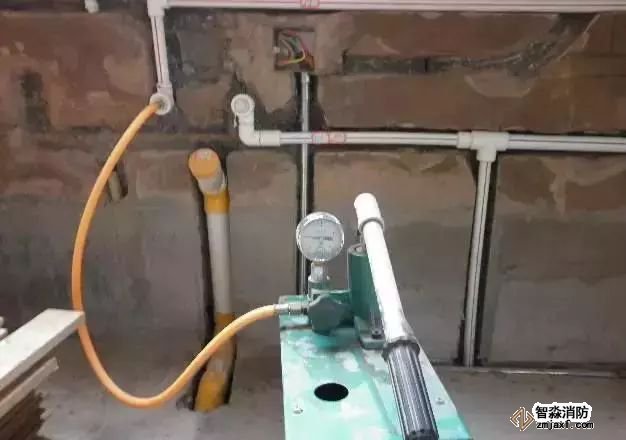

給水、排水平面圖主要表達給水、排水管線和設備的平面布置情況。

根據建筑規劃，在設計圖紙中，用水設備的種類、數量、位置，均要作出給水和排水平面布置；各種功能管道、管道附件、衛生器具、用水設備，如消火栓箱、噴頭等，均應用各種圖例表示；各種橫干管、立管、支管的管徑、坡度等，均應標出。平面圖上管道都用單線繪出，沿墻敷設時不注管道距墻面的距離。

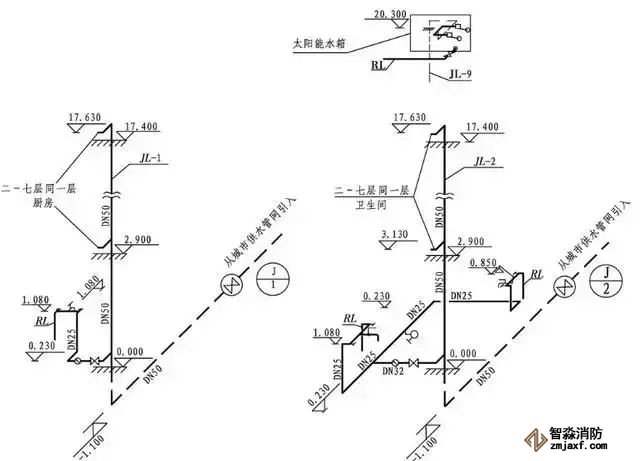

系統圖

系統圖，也稱“軸測圖”，其繪法取水平、軸測、垂直方向，完全與平面布置圖比例相同。系統圖上應標明管道的管徑、坡度，標出支管與立管的連接處，以及管道各種附件的安裝標高，標高的±0.00應與建筑圖一致。系統圖上各種立管的編號應與平面布置圖相一致。系統圖均應按給水、排水、熱水等各系統單獨繪制，以便于施工安裝和概預算應用。

施工詳圖

凡平面布置圖、系統圖中局部構造因受圖面比例限制而表達不完善或無法表達的，為使施工概預算及施工不出現失誤，必須繪出施工詳圖。通用施工詳圖系列，如衛生器具安裝、排水檢查井、雨水檢查井、閥門井、水表井、局部污水處理構筑物等，均有各種施工標準圖，施工詳圖宜首先采用標準圖。

繪制施工詳圖的比例以能清楚繪出構造為根據選用。施工詳圖應盡量詳細注明尺寸，不應以比例代替尺寸。

設計施工說明及主要材料設備表

用工程繪圖無法表達清楚的給水、排水、熱水供應、雨水系統等管材、防腐、防凍、防露的做法；或難以表達的諸如管道連接、固定、竣工驗收要求、施工中特殊情況技術處理措施，或施工方法要求嚴格必須遵守的技術規程、規定等，可在圖紙中用文字寫出設計施工說明。工程選用的主要材料及設備表，應列明材料類別、規格、數量，設備品種、規格和主要尺寸。

此外，施工圖還應繪出工程圖所用圖例。

所有以上圖紙及施工說明等應編排有序，寫出圖紙目錄。

建筑給排水施工圖的識讀

基本方法：先粗后細，

平面、系統多對照。

閱讀主要圖紙之前，應當先看說明和設備材料表，然后以系統圖為線索深入閱讀平面圖、系統圖及詳圖。

閱讀時，應三種圖相互對照來看。先看系統圖，對各系統做到大致了解。看給水系統圖時，可由建筑的給水引入管開始，沿水流方向經干管、立管、支管到用水設備；看排水系統圖時，可由排水設備開始，沿排水方向經支管、橫管、立管、干管到排出管。

平面圖的識讀

室內給排水管道平面圖是施工圖紙中最基本和最重要的圖紙，常用的比例是1∶100和1∶50兩種。它主要表明建筑物內給排水管道及衛生器具和用水設備的平面布置。圖上的線條都是示意性的，同時管材配件如活接頭、補心、管箍等也不畫出來，因此在識讀圖紙時還必須熟悉給排水管道的施工工藝。

在識讀管道平面圖時，應該掌握的主要內容和注意事項如下：

(1) 查明衛生器具、用水設備和升壓設備的類型、數量、安裝位置、定位尺寸。

(2) 弄清給水引入管和污水排出管的平面位置、走向、定位尺寸、與室外給排水管網的連接形式、管徑及坡度等。

(3) 查明給排水干管、立管、支管的平面位置與走向、管徑尺寸及立管編號。從平面圖上可清楚地查明是明裝還是暗裝，以確定施工方法。

(4) 消防給水管道要查明消火栓的布置、口徑大小及消防箱的形式與位置。

(5) 在給水管道上設置水表時，必須查明水表的型號、安裝位置以及水表前后閥門的設置情況。

(6) 對于室內排水管道，還要查明清通設備的布置情況，清掃口和檢查口的型號和位置。

系統圖的識讀

給排水管道系統圖主要表明管道系統的立體走向。

在給水系統圖上，衛生器具不畫出來，只須畫出水龍頭、淋浴器蓮蓬頭、沖洗水箱等符號；用水設備如鍋爐、熱交換器、水箱等則畫出示意性的立體圖，并在旁邊注以文字說明。

在排水系統圖上也只畫出相應的衛生器具的存水彎或器具排水管。

在識讀系統圖時，應掌握的主要內容和注意事項如下：

(1) 查明給水管道系統的具體走向，干管的布置方式，管徑尺寸及其變化情況，閥門的設置，引入管、干管及各支管的標高。

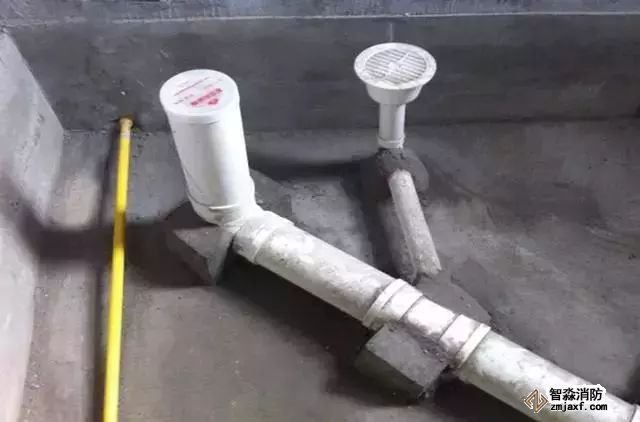

(2) 查明排水管道的具體走向，管路分支情況，管徑尺寸與橫管坡度，管道各部分標高，存水彎的形式，清通設備的設置情況，彎頭及三通的選用等。識讀排水管道系統圖時，一般按衛生器具或排水設備的存水彎、器具排水管、橫支管、立管、排出管的順序進行。

(3) 系統圖上對各樓層標高都有注明，識讀時可據此分清管路是屬于哪一層的。

詳圖的識讀

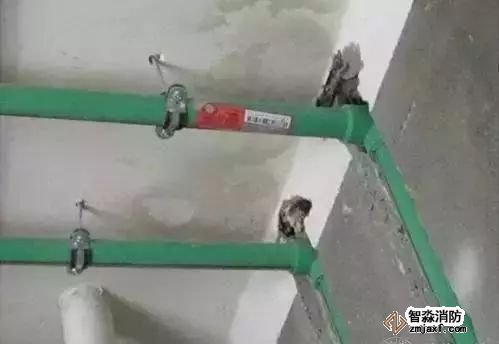

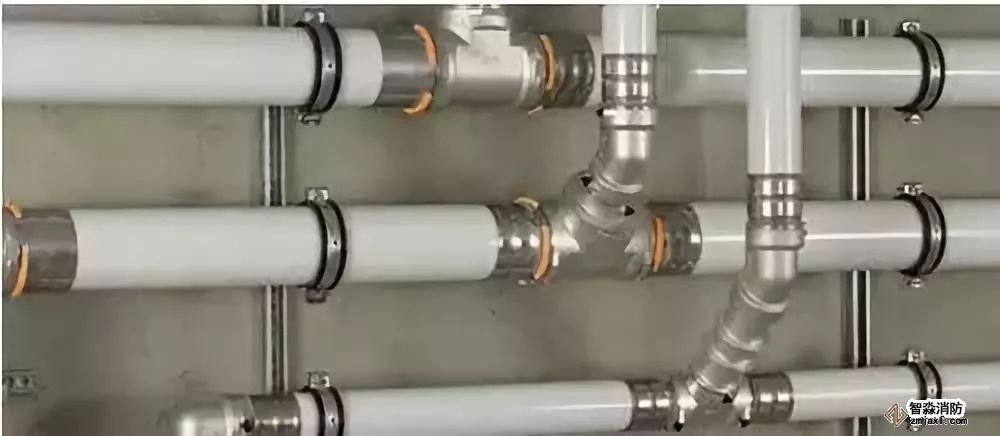

室內給排水工程的詳圖包括節點圖、大樣圖、標準圖，主要是管道節點、水表、消火栓、水加熱器、開水爐、衛生器具、套管、排水設備、管道支架等的安裝圖及衛生間大樣圖等。

這些圖都是根據實物用正投影法畫出來的，圖上都有詳細尺寸，可供安裝時直接使用。
