火災發生時，機械排煙系統能否快速啟動運行，對于被困人員的疏散起著非常重要的作用。機械排煙系統可以通過手動啟動、火災探測器聯動控制、消防控制室遠程控制。火災發生時，各種消防設施是否聯動、聯動程序的不同以及是由人發現火災還是由火災監控設施探測到火災，機械排煙系統的運行程序也就不同。

  機械排煙系統控制程序按建筑物防火重要程度設計，分為設消防控制室和不設消防控制室兩大類。建筑物不設消防控制室時，其機械排煙系統的控制程序相對比較簡單。建筑物設消防控制室時，其機械排煙系統的控制程序比較復雜，本文就設消防控制室的機械排煙系統控制程序進行分析研究。

  1、機械排煙系統控制程序存在的問題

  目前建筑物設置的機械排煙系統，在火災發生時不能很好地發揮作用，主要是因?yàn)橐话憬ㄖ镌O(shè)置的機械排煙系統控制程序（見圖1）都是根據過去的相關規范設計的，存在著缺少考慮重要排煙部件（如排煙防火閥）、與工程實際脫節及不易理解等問題。

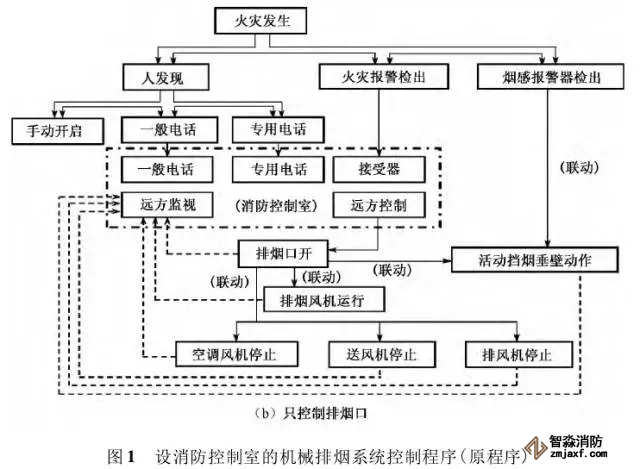

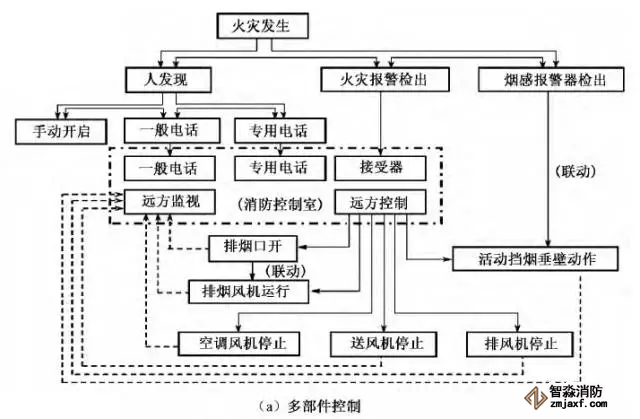

  （1）原控制程序只考慮了排煙口常閉的情況，沒有考慮排煙口常開的情況。原控制程序按在消防控制室控制排煙口、排煙機及活動式擋煙垂壁等各排煙設施構件【如圖1（a）所示】和在消防控制室只控制排煙口（排煙口聯動控制其他防排煙設施）【如圖1（b）所示】兩種情況。

  （2）原控制程序圖中沒有明確手動開啟的對象。

  （3）原控制程序沒有體現排煙防火閥這一重要部件的啟閉程序。

  （4）原控制程序圖中提到的空調風機、送風機以及排風機，很容易與機械加壓送風系統中的送風機相混淆。

  （5）原控制程序圖中，將火災報警器與感煙報警器并列，但在實際中，二者不是并列關系而是從屬關系。

  2、機械排煙系統控制程序優化設計及應用說明

  2.1優化設計

  針對原控制程序中存在的問題，進行了逐一改進，具體優化設計及措施如下:

  （1）優化設計的機械排煙系統控制程序，基本采用消防控制室對排煙口、排煙機、活動式擋煙垂壁及排煙防火閥等各排煙設施、部件進行控制，同時又能實現各部件之間的聯動。

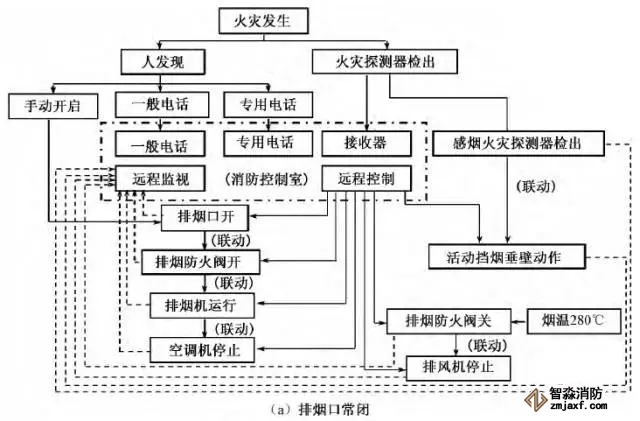

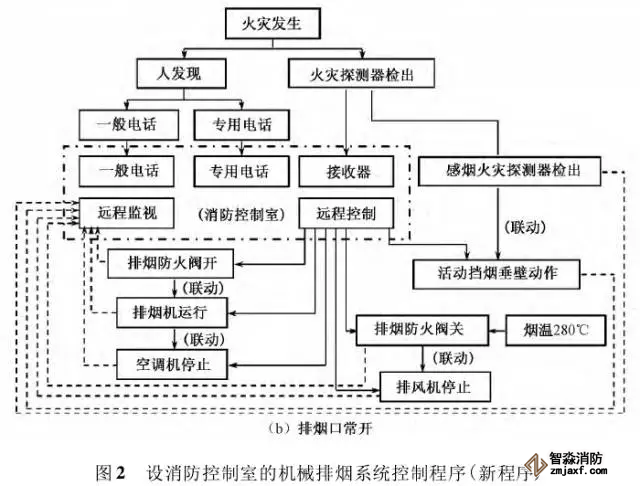

  同時考慮在機械排煙系統工程實際應用中，既有排煙口常閉的情況，又有排煙口常開的情況，這兩種情況下的控制程序有很大的不同，所以，優化設計的機械排煙系統控制程序更符合工程實際應用情況，把機械排煙系統控制程序分為排煙口常開、排煙口常閉兩種情況，分別如圖2（a）和圖2（b）。

  （2）在實際工程中，手動開啟的操作對象主要是排煙口，即使排煙口處于人不能直接開啟的高處，但仍可以操作排煙口下方距離地板面1.2~1.5m處的操控按鈕開啟排煙口。

  （3）排煙防火閥在機械排煙系統中起著非常重要的作用。為了保證更快更好、安全地排出建筑物內的火災煙氣，在排煙管道總管（其機房入口處）、各支管上應設有當煙氣溫度超過280℃時能自行關閉的排煙防火閥，同時應保證當任一排煙口或排煙閥開啟時，排煙風機應能自行啟動。

  在優化設計的機械排煙控制程序中，增加了排煙防火閥，排煙防火閥除受消防控制室直接控制外，還與排煙機連鎖，同時還要受火災煙氣溫度的控制。當火災煙氣溫度達到280℃時，排煙防火閥自動關閉，同時聯動排煙機關閉。

  （4）實際上，原控制程序中提到的空調風機、送風機以及排風機這三者都屬于通風空調系統，其動作是一致的。所以，在新控制程序圖中，把三者統一并入通風空調系統當中。

  （5）感煙火災探測器屬于火災探測器中的一種，二者是從屬關系而非并列關系。在新控制程序中顯得更加直觀。

  2.2應用說明

  （1）設有消防控制室，也就是消防控制室有人員值守時，不管是排煙口、排煙防火閥、排煙機和活動擋煙垂壁的啟、閉，還是空調系統停止、開啟，其動作信號都要反饋到消防控制室（如圖2中虛線所示）。

  （2）在煙氣控制系統工作的同時，通風空調系統應停止工作。如果機械排煙系統與通風、空調系統合用，當發生火災時，消防控制室在發出指令程序，開啟排煙機和送風機的同時，消防控制室也應發出指令程序，停止空調系統運行，并能夠順利實現系統功能的轉換，即從日常的通風、空調功能轉為火災緊急情況下的排煙功能，同時應嚴禁火災煙氣通過空調系統的空調機、過濾器等重要設施。

  （3）需要說明的是，不管在任何情況下發生火災，當火災煙氣溫度達到280℃時，排煙防火閥自動關閉，同時聯動排煙機停止排煙，機械排煙系統關閉。

  （4）實際上，對一個建筑物來說，一般是既設有機械防煙系統又設有機械排煙系統。在火場上，防煙系統和排煙系統的運行并不是相互獨立的，而是有機地聯系在一起，共同構成煙氣控制系統。在消防控制中心程序的控制下，在排煙機開啟，開始對房間、走廊、中庭等需要排煙的部位進行排煙的同時，機械加壓送風系統也開始運行，送風機開始向防煙樓梯間及前室、合用前室、消防電梯前室等需要防煙的部位進行加壓送風。
