海灣輸入模塊閃燈異常故障分析與排查建議
隨著工業自動化與智能建筑系統的廣泛應用,輸入模塊作為信號采集與傳遞的關鍵節點,其運行狀態直接影響系統的可靠性與安全性。海灣系列設備在國內外應用廣泛。本文圍繞“海灣輸入模塊閃燈異常哪里壞了”這一問題,從故障現象描述、可能原因分類、系統與硬件層面排查流程、常見故障案例分析、維修或更換決策依據以及預防與維護建議等方面展開,力求為工程技術人員與維護管理者提供系統、專業、可操作的指導意見。

一、問題定義與故障現象描述

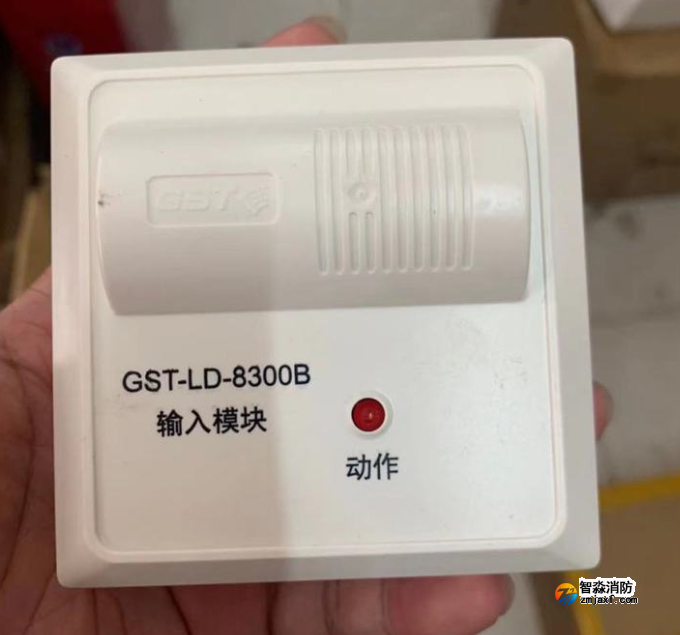

“輸入模塊閃燈異常”通常指模塊面板(或指示燈位于模塊或控制柜面板上)上的狀態指示燈出現不符合正常靜態或動態指示的閃爍行為,例如電源燈、電路指示燈、通信/鏈路燈、通道狀態燈等出現間歇閃爍、快速閃爍、不同顏色交替閃爍或多燈異常閃爍等。不同廠商和型號對燈的閃爍含義有所定義,但總體可歸納為以下幾類:
電源/狀態燈異常:表示模塊自檢、上電異常或內部電源不穩。
通信燈異常:表示與上位控制器(例如PLC、DCS、火災報警主機等)或總線通訊出現故障。
通道/輸入通道指示燈異常:表示某個或多個輸入通道檢測到異常信號、電路開路或短路、模塊內部故障。
報警/故障燈常亮或閃爍:提示模塊檢測到硬件錯誤、看門狗復位或溫度、電壓超限等問題。
二、可能的故障根源分類
要準確定位“哪里壞了”,需要從系統與硬件兩大層面進行分類判斷:
外圍線路與接線問題
供電線路松脫、端子接觸不良或接線錯誤(包括接地不良)。
感性或阻性負載回路短路、開路,或外部器件(開關、傳感器、探測器)故障導致輸入異常。
接線跨接、接線端子氧化或腐蝕導致間歇接觸。
模塊與內部電子元件故障
電源模塊(模塊內穩壓器、電容、保護二極管等)老化或損壞導致供電異常,引起燈閃爍。
通信接口芯片、收發器(如RS-485、CAN、Ethernet PHY)故障,導致通信燈異常。
MCU/ FPGA/邏輯控制芯片異常(死機、復位、看門狗觸發),表現為周期性閃爍或不規則閃爍。
輸入隔離器或光耦、繼電器驅動器損壞,導致通道狀態燈異常。
PCB局部短路、斷路、焊點裂紋或元件熱損傷。
軟件/固件與配置問題
模塊固件存在缺陷或異常狀態(例如升級失敗后處于不穩定版本)。
參數配置錯誤、地址沖突(總線上多模塊地址重復)或設備類型與主控制器不匹配。
主控制器或上位系統識別異常導致模塊工作在錯誤模式并以閃燈提示。
總線或上位機系統問題
總線供電不足、總線干擾(電磁干擾、電壓波動)或中間繼電器/分線盒問題。
上位主機或網絡交換設備異常,使模塊通信超時或反復重連。
環境與外力因素
溫度、濕度超出設備規格導致性能退化。
雷擊、浪涌、電磁脈沖導致電子元件受損。
振動或物理碰撞造成接觸不良或PCB裂紋。
三、診斷與排查流程(按步驟遞進)
為提高排查效率,建議按照以下結構化流程逐步定位故障點:
收集信息與復現故障
記錄閃燈的具體表現(哪個燈、顏色、閃爍頻率、是否有伴隨報警、是否同時影響多個模塊)。
檢查故障發生的時間點與是否伴隨外部事件(如停電、雷擊、檢修、設備接入)。
嘗試復現故障:觀察在不同操作(重啟模塊、更換線纜、斷開外設)下燈的表現是否變化。
斷電-目視檢查-再通電(安全第一)
在斷電狀態下檢查接線端子是否松動、端子是否有燒毀或氧化、保險組件是否完好。
檢查模塊及附近設備是否有焦糊、變色或異味等物理損傷跡象。
通電后觀察指示燈上電自檢序列,以確認是否通過自檢。
驗證供電與接地
測量模塊供電電壓(直流或交流),確認電壓在規格范圍內,觀察是否有波動。
檢查接地電阻及接地連接是否穩固,尤其在模擬/敏感輸入場景下接地不良會引發異常。
通信鏈路排查
檢查總線或網絡物理連接(網線、接頭、終端電阻、屏蔽是否良好)。
使用上位主機/診斷工具查看通訊狀態、錯誤碼與心跳信息。
暫時將模塊從總線拆下獨立通電,觀察是否仍閃燈,以區分通信引發或本體硬件引發問題。
輸入通道與外設排查
逐通道斷開外部傳感器/開關,確認是否為外部器件或接線導致異常。
使用萬用表或示波器測量輸入回路信號,檢查是否存在短路、漏電或不正常的電平。
固件與配置校驗
檢查模塊型號與固件版本,查閱廠商技術手冊核對指示燈含義。
若懷疑固件問題,在廠商指導下考慮升級或恢復出廠設置(注意備份配置與風險)。
更換法排除(替換法)
在可行情況下,用同型號良好模塊替換疑似壞模塊,以快速判斷是否模塊本體問題。
交叉替換同一控制柜中其他模塊,觀察異常是否隨模塊移動或留在插槽。
記錄、上報并聯系廠家技術支持
如果通過上述步驟無法定位或替換法確認模塊硬件故障,應記錄詳細現象、步驟與測量數據并聯系廠商支持,可能需要返廠檢修或更換。
四、常見具體故障案例(示例)
案例一:通道燈快速閃爍且上位報警“開路/短路”——原因:接線端子松脫或外部傳感器線路短路。處理:斷電檢查端子、修復外部線路并重新固定。
案例二:模塊電源燈間歇閃爍,通信燈不亮,模塊不響應——原因:模塊內部電源濾波電容老化或穩壓模塊損壞。處理:替換模塊或聯系廠家返修。
案例三:多個模塊同時閃燈且伴隨總線報警——原因:總線供電電壓下降或主控制器端口異常。處理:檢查總線供電、終端電阻、交換機或主機狀態。
案例四:升級固件失敗后指示燈異常閃爍——原因:固件損壞使模塊處于不可用狀態。處理:按照廠家恢復流程或使用專用工具重新刷寫固件。
五、維修與更換決策依據
若通過替換法確認為模塊本體故障,優先考慮按照運行策略決定維修或更換:關鍵系統應優先更換以降低停機風險;非關鍵或有備件可修復時可返廠維修以降低成本。
若故障頻發且模塊處于保修期內,應及時聯系廠家索賠或更換。
在維修時注意使用原廠或認證備件,更換后進行全面功能與通訊驗證。
六、預防措施與維護建議
建立定期巡檢與維護機制,檢查接線端子、電源與接地狀況。
對關鍵節點做好冗余設計(例如冗余模塊、冗余總線或快速替換機制)。
采用良好接線規范與屏蔽接地措施,防止干擾引起的誤動作。
在環網或總線系統中配置監控工具,及時告警異常通訊或電壓變動。
做好固件管理與變更控制,升級操作前做好備份與回退方案。
保存故障日志與維修記錄,進行周期性分析以發現系統性問題。
